Rohrstützen

In Beton geplant, in Holz gebaut: Betonstützen ersetzt durch schlanke, nachhaltige Holzstützen, passend zum Raster Ihrer Halle.

≤ 50 %weniger Material · vs. Vollholzstütze, hohe Stützen
2-achsigeingespannt
Anprallschutzin jedes Fundament integriert

Unser Ansatz

Eine neue Generation optimierter Stützen.

Wie beim Fachwerkbinder steht die Materialeinsparung im Mittelpunkt. Im eigenen Ingenieurbüro optimieren wir die Stütze auf den geringsten Materialeinsatz. Das Material sitzt im Profil, genau dort, wo die Kräfte wirken.

Bei hohen Stützen trägt die Rohrstütze dieselbe Last mit bis zu der Hälfte des Materials einer Vollholzstütze gleicher Tragfähigkeit. Bei kleineren Höhen behält die Vollholzstütze ihre Berechtigung. Wir wählen pro Projekt die materialsparendste Konstruktion.

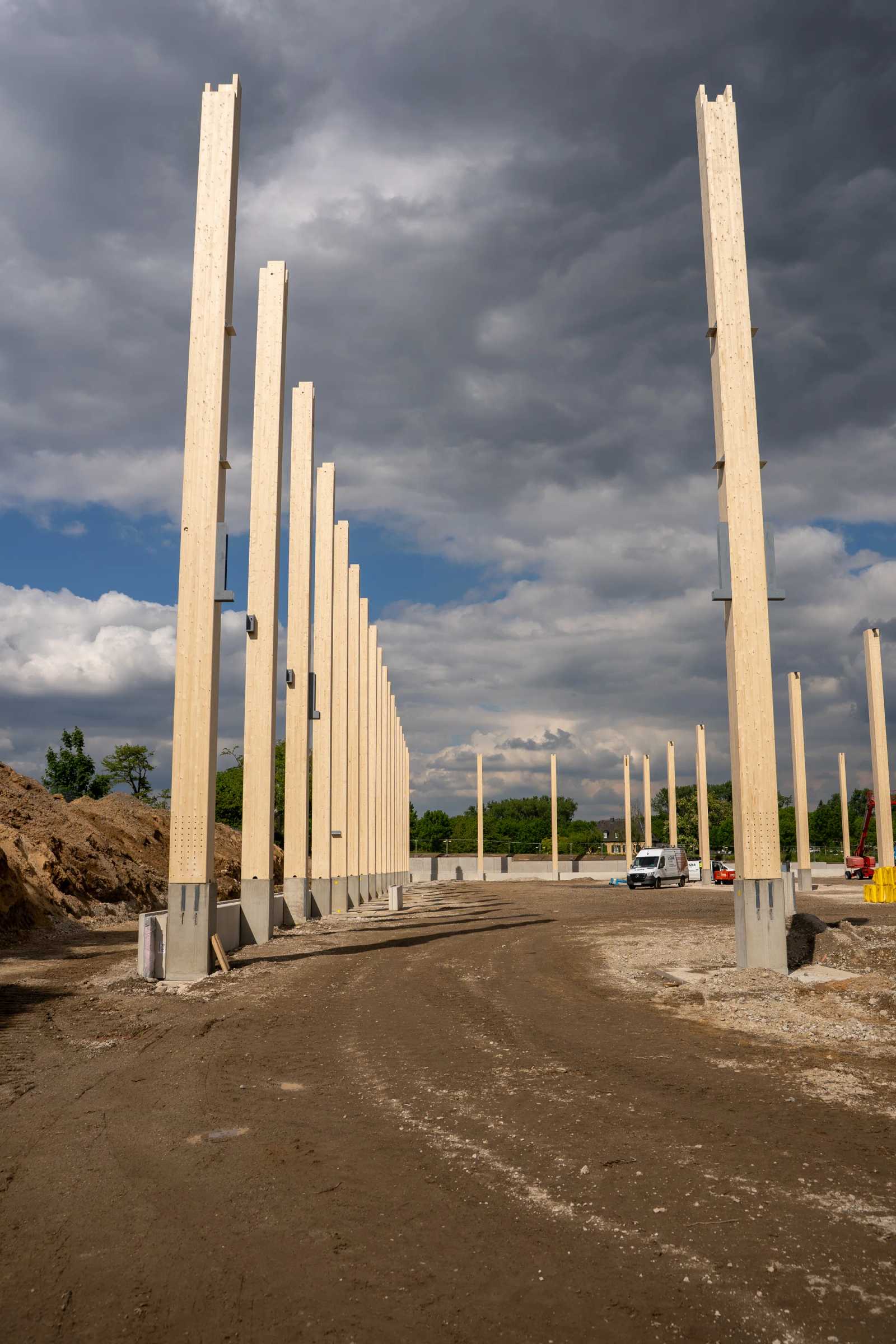

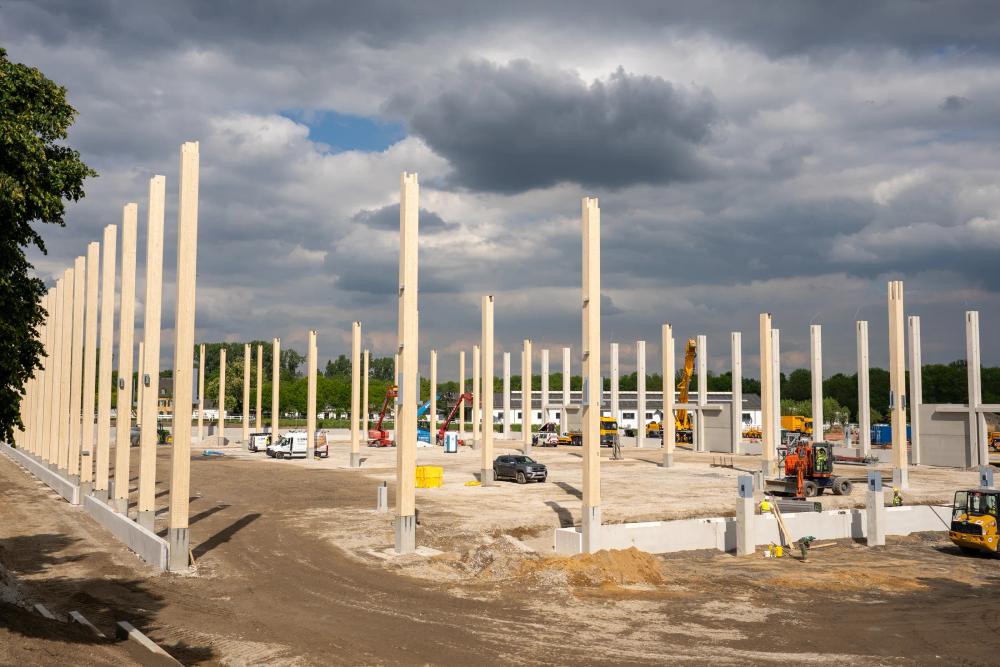

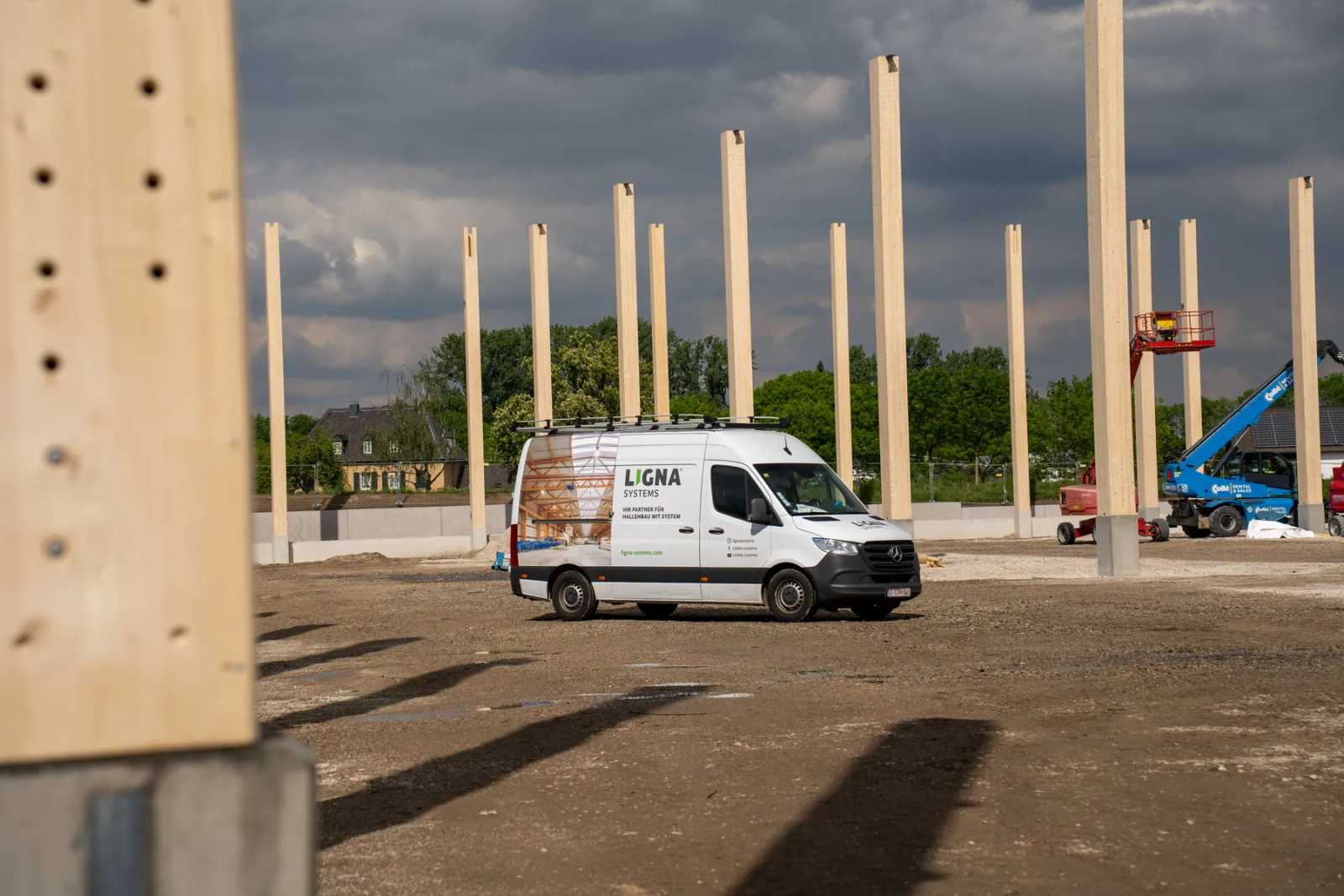

Feld schlanker Holz-Rohrstützen in voller Höhe auf der Baustelle, dramatischer Himmel

Statik

Schlank, wo die Halle hoch ist.

2-achsigin beide Richtungen eingespannt.

Die Rohrstütze ist in zwei Richtungen eingespannt. Ihre Stärke spielt sie vor allem bei großen Hallenhöhen aus, dort, wo nur wenig Stützentiefe erlaubt ist. So bleibt der Querschnitt schlank, ohne an Tragfähigkeit zu verlieren.

Gründungen

Anprallschutz, in jedes Fundament integriert.

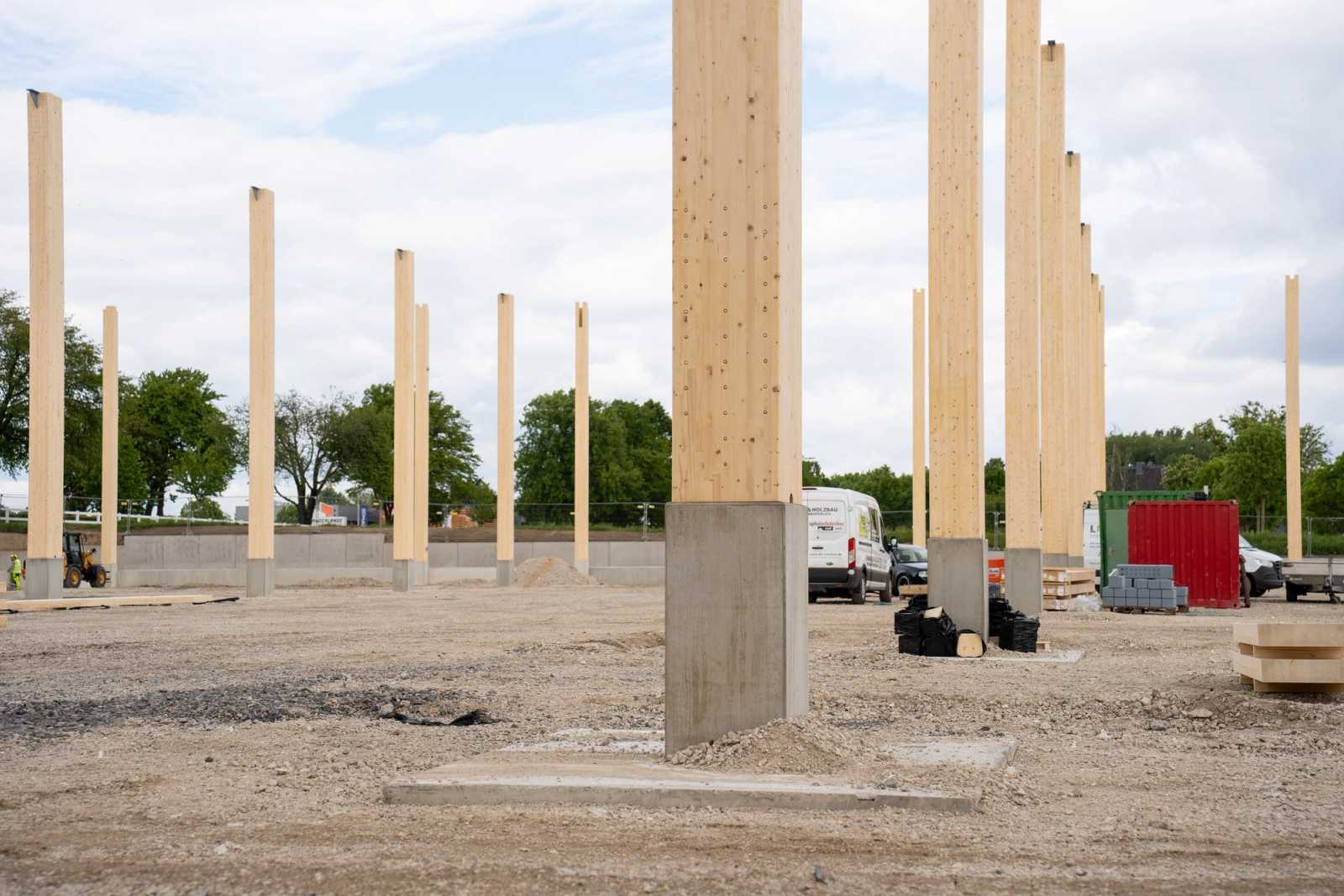

Den Anprallschutz übernimmt ein Betonstummel am Fuß der Stütze. Je nach Fundament setzen wir ihn auf zwei Wegen um, beides aus einer Hand.

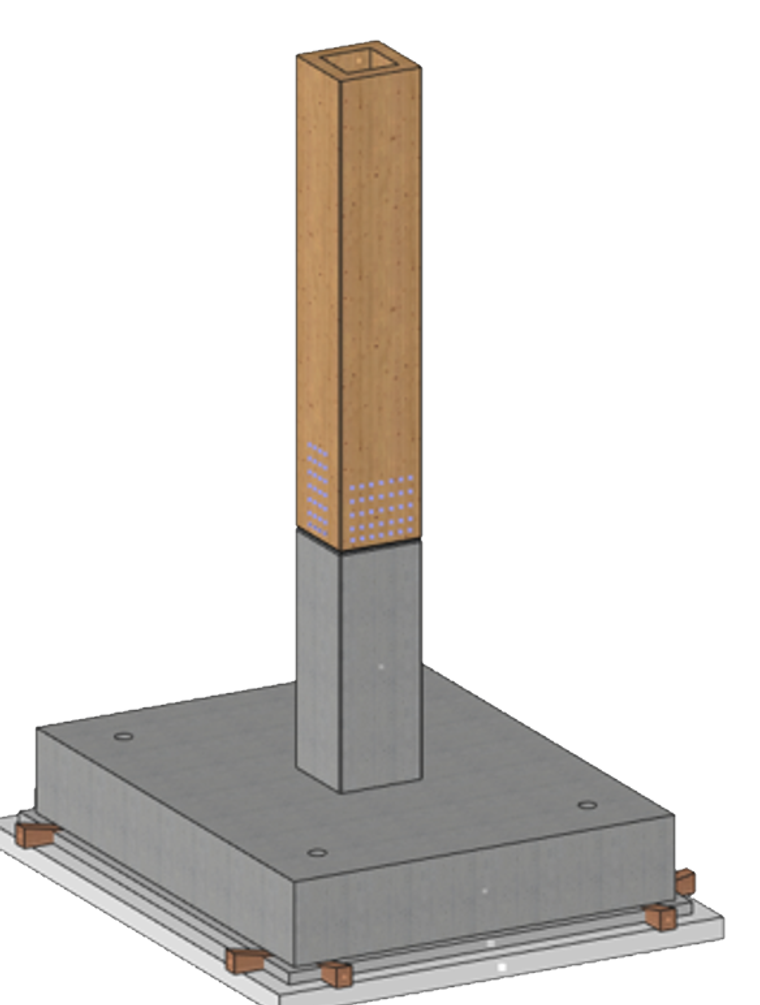

Vorgefertigtes BFT-Fundament mit einbetoniertem Stahlfuß, Render

Option 1

Mit angeformtem Fundament

Das Stahl-Einbauteil liefern wir ans BFT-Werk, das es direkt mit einbetoniert. Auf der Baustelle montiert der Betonbauer das BFT-Element und wir die Holzstütze. Eine effiziente und bewährte Schnittstelle.

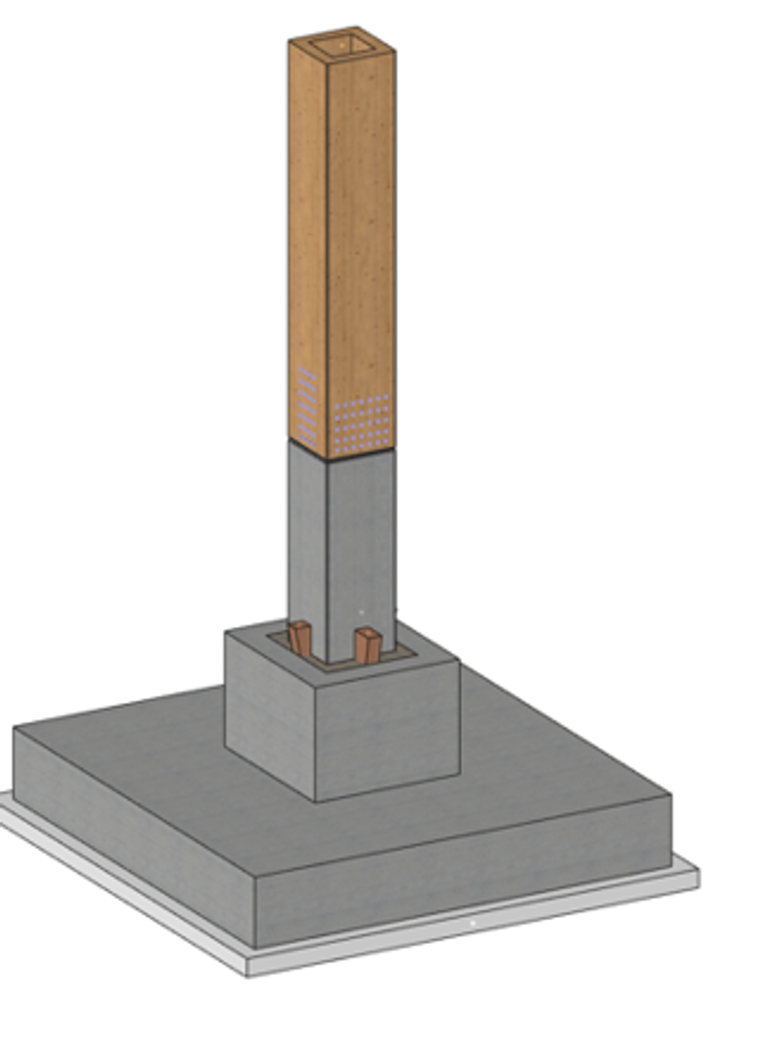

Holz-Rohrstütze auf Beton-Stützenstummel im Köcherfundament, Render

Option 2

Für Köcherfundamente

Den Betonstummel montieren wir bereits ab Werk an die Holzstütze. Anschließend wird die Stütze als Hybridstütze angeliefert und wie eine Betonstütze in das Köcherfundament montiert.

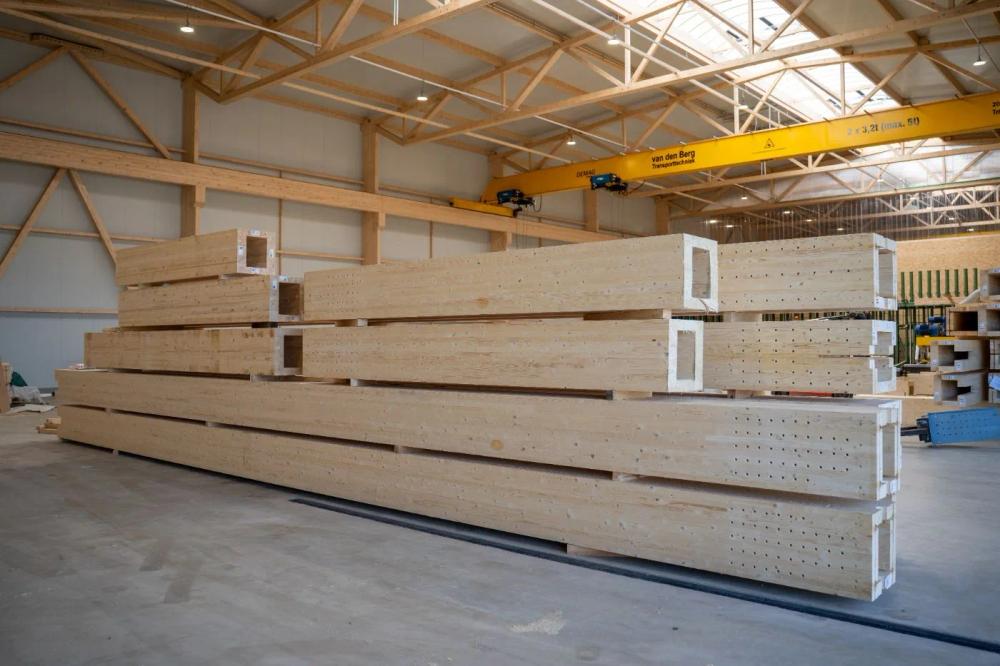

Fertige Holz-Rohrstützen mit hohlem Kastenquerschnitt, gestapelt in der Produktionshalle von LIGNA systems unter der Kranbahn

Fertigung

Verklebt im eigenen Werk.

Die einzelnen Bauteile werden bei uns im Werk laut vorliegender Leimgenehmigung als Rohrstütze verklebt. Anschließend werden diese nochmals gehobelt und für die Montage vorbereitet.

Anwendungsfälle

Wo die Rohrstütze zum Einsatz kommt.

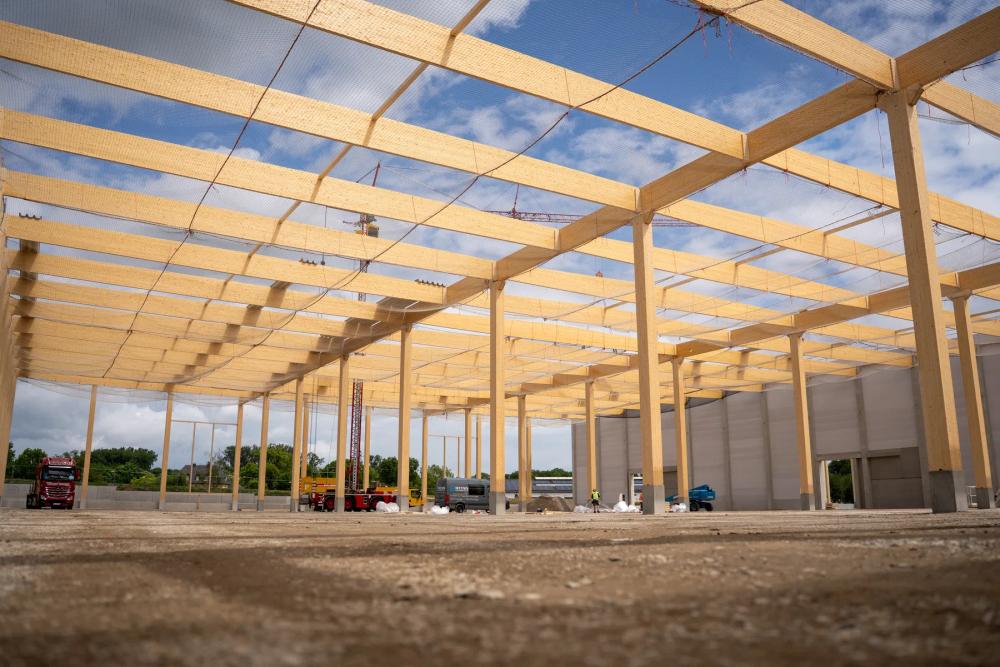

Die Rohrstütze ersetzt in Logistikhallen die üblichen Betonstützen durch schlanke Holzstützen. Ihr Vorteil: Sie hat etwa denselben Querschnitt wie die Betonstütze und fügt sich damit ins gewohnte Stützenraster ein.

Logistiktragwerke
