Timber Manufacturing Service
Votre partenaire de fabricationet de fourniture.
Le projet est conçu, le système structural et les sections sont définis, et vous avez décroché le contrat. Vous cherchez maintenant la solution d’approvisionnement la plus efficace.
Confidentiel, entente de non-divulgation sur demande · Les gros fichiers sont les bienvenus, un lien de transfert convient aussi
- Modèle 3DCadwork, Revit, IFC ou équivalent
- ANSILamellé-collé certifié sur demande
- binderholzPartenariat d’approvisionnement solide
Comment ça fonctionne
Quatre étapes, sans surprise
Vous envoyez votre modèle 3D
Cadwork, Revit, IFC ou un format 3D équivalent. Avec un fichier Cadwork, les deux parties travaillent dans le même logiciel : aucune exportation, aucune remodélisation. Un lien de transfert convient pour les gros modèles.
Nous définissons le périmètre ensemble
Des éléments en bois à l’ingénierie des assemblages, au détail, à l’usinage CNC, aux pièces en acier et au prémontage, le périmètre est adapté à votre projet. Une fois le périmètre défini, vous recevez une offre ferme.
Vous approuvez le modèle
Il vous revient avec nos données de production intégrées. Rien n’est usiné avant votre approbation.
Nous fabriquons, emballons et expédions
Des éléments numérotés, emballés dans un film de protection blanc contre les salissures pendant le transport, livrés dans vos propres installations ou directement sur le chantier, au Canada ou aux États-Unis.
En bref
Vous menez le projet. Nous fabriquons le bois.
La conception structurale primaire et le dimensionnement des sections sont définis dans le cadre de votre projet, et la gestion de projet ainsi que le montage restent chez vous. À partir de là, LIGNA systems prend en charge exactement le périmètre dont vous avez besoin : éléments en bois et matériau, ingénierie des assemblages, détail, usinage CNC, pièces en acier, prémontage et livraison.
Il vous faut autre chose ? Demandez-nous. Nos ingénieurs commerciaux vous diront ce qui est possible sur un projet donné.
Ce que nous touchons, et ce que nous ne touchons pas
Nous ne modifions jamais votre concept structural.
Les assemblages et le détail de production sont développés à partir de votre concept, jamais contre lui. Les portées, la géométrie et le cheminement des charges restent exactement tels que vous les avez conçus.
Votre périmètre
Ce que nous pouvons prendre en charge
Chaque prestation peut être retenue seule ou combinée en un lot plus large. Ensemble, nous définissons le périmètre le plus pertinent pour votre projet.
Selon vos besoins, notre périmètre peut comprendre :
Éléments en bois et fourniture du matériau
Fourniture de lamellé-collé et d’autres éléments en bois selon la conception structurale existante et les sections spécifiées.
Ingénierie des assemblages
Ingénierie et développement des assemblages bois nécessaires, à partir de votre concept structural existant.
Détail et préparation de la production
Si le projet est conçu sur le plan structural mais pas encore détaillé pour la production, nous prenons en charge le détail nécessaire et préparons les éléments pour la fabrication.
Production à partir de données existantes
Si vous disposez déjà d’un modèle Cadwork, Revit, IFC ou autre modèle 3D prêt pour la production, nous travaillons directement à partir des données de votre projet.

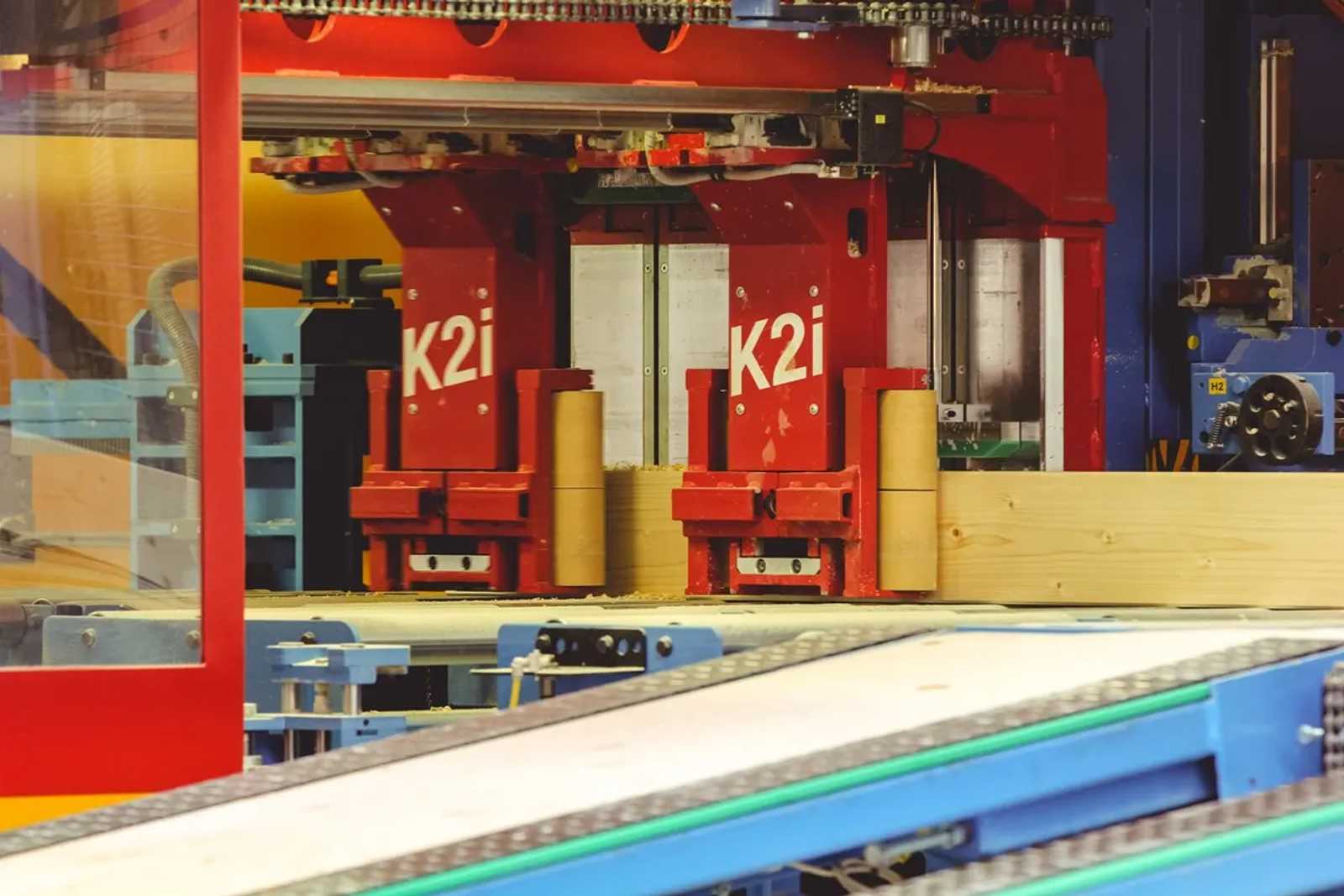

Usinage CNC
Usinage et taille CNC lorsque c’est nécessaire. Les entreprises qui préfèrent réaliser leur propre usinage le conservent dans leur périmètre.
Pièces en acier
Plaques d’assemblage, ferrures et autres pièces en acier nécessaires à la structure bois peuvent être intégrées au lot de fourniture.
Préfabrication et prémontage
Selon le projet, les éléments peuvent être préparés ou prémontés avant expédition, afin de réduire le travail sur le chantier.
Logistique et livraison
Les éléments sont emballés et préparés pour un transport efficace, directement sur le chantier ou dans vos propres installations.
Vous choisissez ce dont vous avez besoin. Nous nous occupons du reste.
LIGNA systems travaille à partir de la conception structurale et du dimensionnement des sections fournis par votre entreprise, qui en conserve la responsabilité. Chaque prestation supplémentaire, de l’ingénierie des assemblages à la fabrication et à la livraison, est convenue par écrit avec l’offre.
Matériau et limites
Ce que l’usine peut usiner
| Matériau | Lamellé-collé d’épinette européenne, GL28h |
|---|---|
| Équivalence de classe | L’équivalence avec les compositions nord-américaines 24f est confirmée projet par projet par notre équipe d’ingénierie. |
| Certification | Lamellé-collé certifié ANSI offert en option, grâce à notre partenariat avec binderholz. |
| Sections | Sections européennes standards par défaut. Sections impériales sur demande. |
| Longueur maximale | La norme est de 12,0 m (39 pi) par élément. Des éléments plus longs sont possibles selon le projet, par expédition en vrac ou via les transports binderholz. Demandez-nous avant de concevoir autour d’une limite. |
| Hauteur maximale | 1 240 mm (48 3/4 po) par élément. |
| Délai | Généralement de 10 à 12 semaines à compter de votre approbation de production, selon la destination et le créneau de production confirmé. |
Les sections, les quantités et la date de livraison sont confirmées avec l’offre écrite. Au-delà de ces limites, demandez-nous.
Ce dont nous avons besoin pour commencer
Ce qu’il faut pour une offre fiable
| Modèle 3D | Un modèle 3D de la structure bois conçue sur le plan structural. Il doit définir clairement la géométrie structurale, tous les éléments en bois concernés et leurs dimensions. |
|---|---|
| Conception structurale | La conception structurale primaire et le dimensionnement des sections doivent déjà être achevés. |
| Formats de fichier | Cadwork, Revit, IFC ou des formats 3D équivalents peuvent être utilisés. Avec Cadwork, les deux parties travaillent dans le même logiciel : aucune exportation, aucune remodélisation. |
Vous ne savez pas si votre modèle est assez avancé ? Envoyez-le-nous et nous vous le dirons.
Partenariat matériau
D’où vient le lamellé-collé
LIGNA systems n’est pas producteur de lamellé-collé. La matière lamellée provient de binderholz, l’un des principaux producteurs mondiaux, et elle est usinée en vos éléments dans notre propre usine. C’est précisément l’intérêt : une chaîne d’approvisionnement industrielle derrière le matériau, un seul atelier responsable de l’ingénierie et de l’usinage.
C’est le partenariat qui rend le lamellé-collé certifié ANSI disponible et fiable pour les projets nord-américains, et non une commande ponctuelle.
- Ingénierie des assemblages et détail de production
- Usinage CNC selon la géométrie de votre modèle
- Pièces d’assemblage en acier de notre propre atelier métallique
- Prémontage avant expédition
- Éléments numérotés, film de protection, transport au Canada ou aux États-Unis
- Lamellé-collé GL28h, épinette européenne
- Lamellé-collé certifié ANSI sur demande
- Volumes industriels et approvisionnement fiable
- Documentation EPD et chaîne de traçabilité
Trois parcours
Quel parcours est le vôtre ?
Cette page s’adresse à celui où la structure est conçue et existe sous forme de modèle 3D.
Vous avez
Un programme de construction, pas encore de structure
Nous concevons la structure, la fabriquons et supervisons le montage.
Industrial & Commercial BuildingsVous avez
Un modèle acier terminé
Nous montrons quels éléments fonctionnent en bois et nous les livrons, ingénierie des assemblages comprise.
Timber ConversionVous êtes ici
Une structure en bois conçue, en 3D
Nous fournissons le bois, et autant du périmètre autour que vous le souhaitez.
Envoyez-nous votre modèleAvant de nous écrire
Les réponses courtes
Qui est responsable de la conception structurale ?
Votre entreprise. La conception structurale primaire et le dimensionnement des sections sont définis dans le cadre de votre projet et restent de votre responsabilité. Sur cette base, LIGNA systems peut prendre en charge l’ingénierie des assemblages, le détail pour la production, la fabrication et la livraison.
Puis-je ne commander qu’une partie ?
Oui. Chaque prestation peut être retenue seule ou combinée en un lot plus large. Certaines entreprises commandent uniquement les éléments en bois, d’autres nous confient tout, de l’ingénierie des assemblages jusqu’à la livraison. Nous définissons le périmètre avec vous avant l’offre.
LIGNA systems modifie-t-il ma structure ?
Non. Nous travaillons à partir du concept structural que vous fournissez et nous vous signalons ce qui ne peut pas être usiné. Les portées, la géométrie et le cheminement des charges restent intacts. Lorsque l’ingénierie des assemblages ou le détail de production relève de notre périmètre, il est développé à partir de votre concept, jamais contre lui.
La quincaillerie d’assemblage et les plaques d’acier sont-elles comprises ?
Elles peuvent l’être. Les plaques d’assemblage, les ferrures et les autres pièces en acier nécessaires à la structure bois peuvent être intégrées au lot de fourniture, et nous pouvons concevoir les assemblages bois eux-mêmes à partir de votre concept structural. Les entreprises qui préfèrent garder cela en interne le laissent simplement hors périmètre.
Quelles sont la longueur et la hauteur maximales d’un élément ?
La norme est de 12,0 m (39 pi) de longueur et 1 240 mm (48 3/4 po) de hauteur par élément. Des éléments plus longs sont possibles selon le projet, par expédition en vrac ou via les transports binderholz. Demandez-nous avant de concevoir autour d’une limite.
Combien de temps cela prend-il, et à partir de quand ?
Généralement de 10 à 12 semaines à compter de votre approbation de production, selon la destination et le créneau de production confirmé. Le délai court à partir de votre approbation, et non de votre première prise de contact.
De quel fichier avez-vous besoin ?
Un modèle 3D de la structure bois conçue : Cadwork, Revit, IFC ou un format 3D équivalent. Avec Cadwork, les deux parties travaillent dans le même logiciel : aucune exportation, aucune remodélisation. Un lien de transfert convient pour les gros fichiers.
